ムーブコンテ　タイミングチェーン交換

投稿日 2018年7月9日

おはようございます

かなり暑くなりそうな１週間です

熱中症にならないように水分補給こまめにしましょう

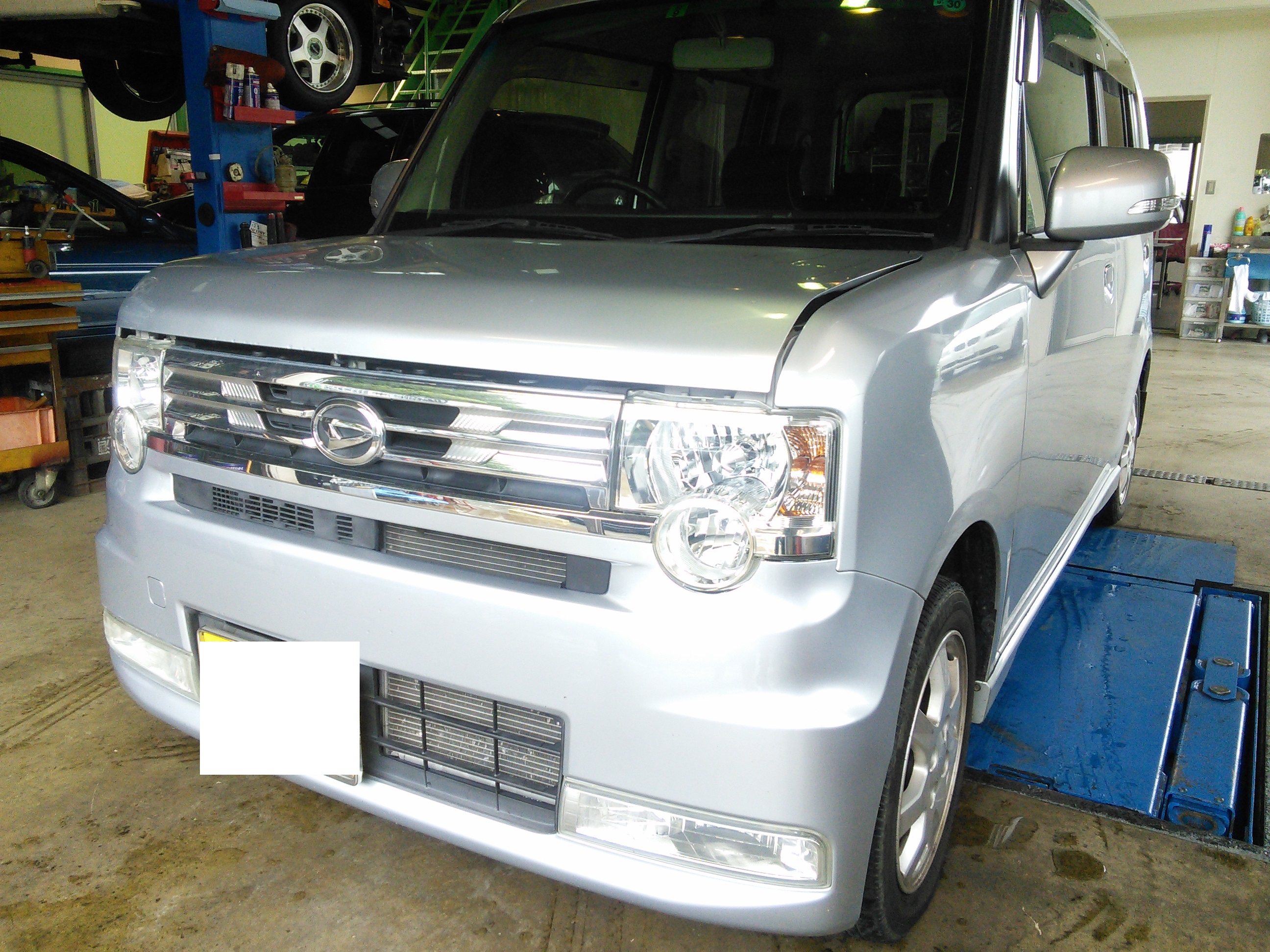

ムーブコンテエンジン警告点灯にて入庫

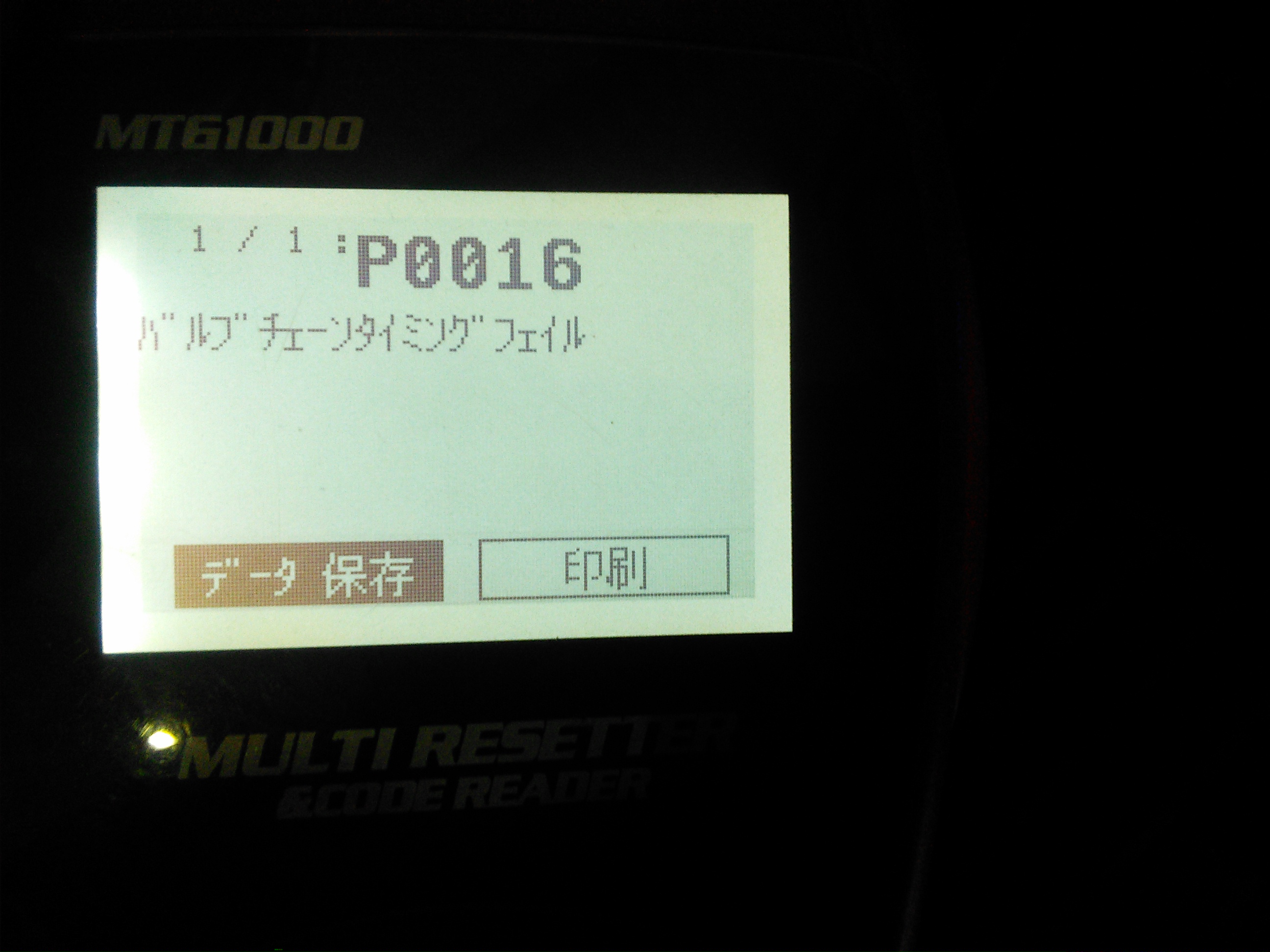

フォルトコード　Ｐ００１６　タイミングチェーンのフォルトになります
２３年式　約９万キロのコンテです

２３年式ともなると軽自動でもかなり電子化が進み
細かく診断機等で診断できるようになってきました
軽自動車でも診断機が必須な時代になってきました
以前までは軽自動車でエンジン警告点灯＝点火系統やｏ２センサーの故障でしょ
ぐらいと簡単に考えていましたが
上記のようなフォルト（Ｐ００１６）を出力してました
初めて見るフォルトコードでしたので修理所にて確認
各部点検の結果
タイミングチェーンの伸びていることが判明

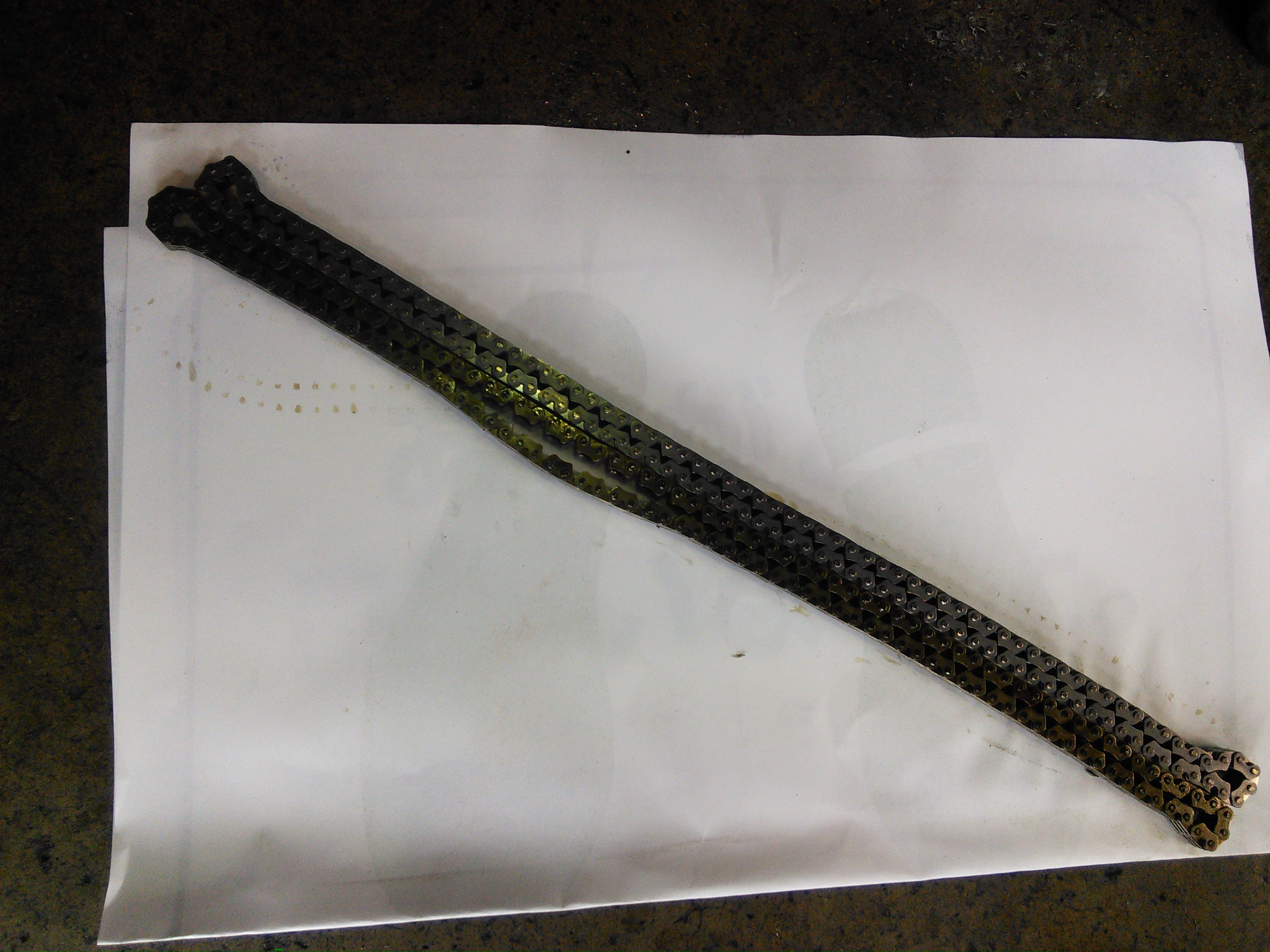

新旧のタイミングチェーンですが
そんなに伸びているか？？？

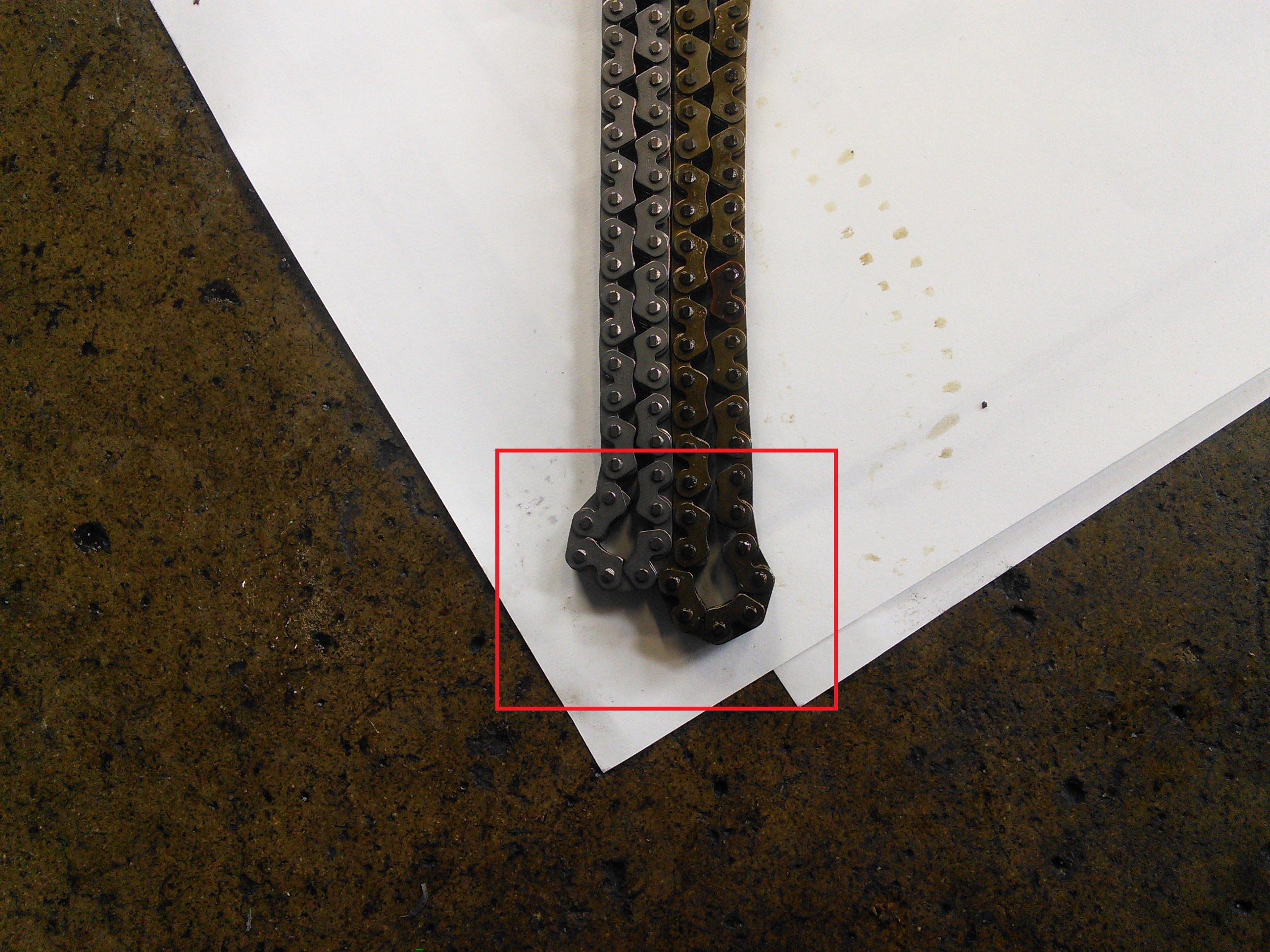

左が新品ですがこんなもん？？
と思うかもしれませんがこれがかなり伸びています

タイミングチェーンの針は油圧テンショナ―にて自動調整されてますが

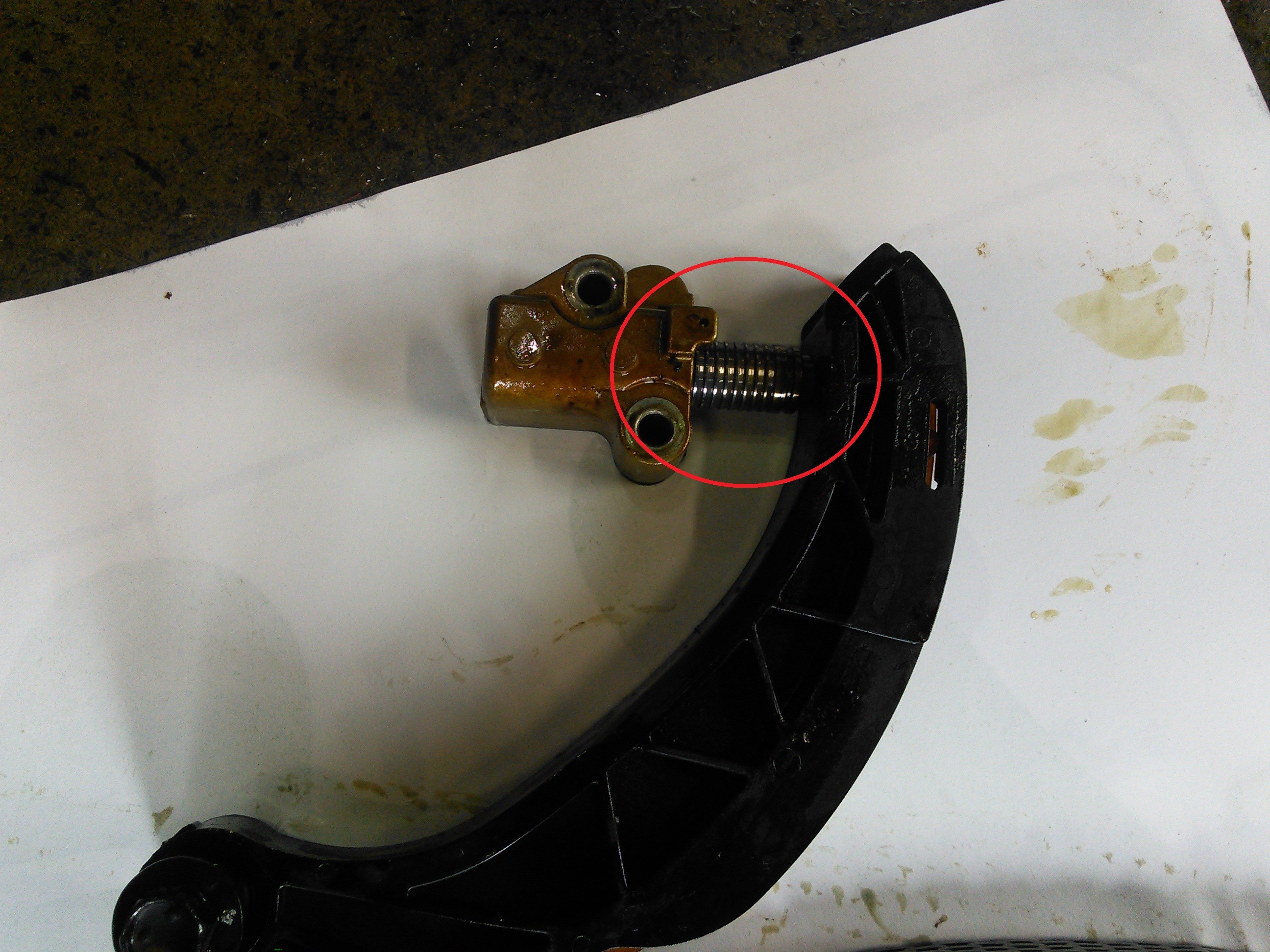

テンショナ―がした写真のように調整値限界まで飛び出ていました

限界まで押されている状態でも
チェーンにゆるみがあるほどでした

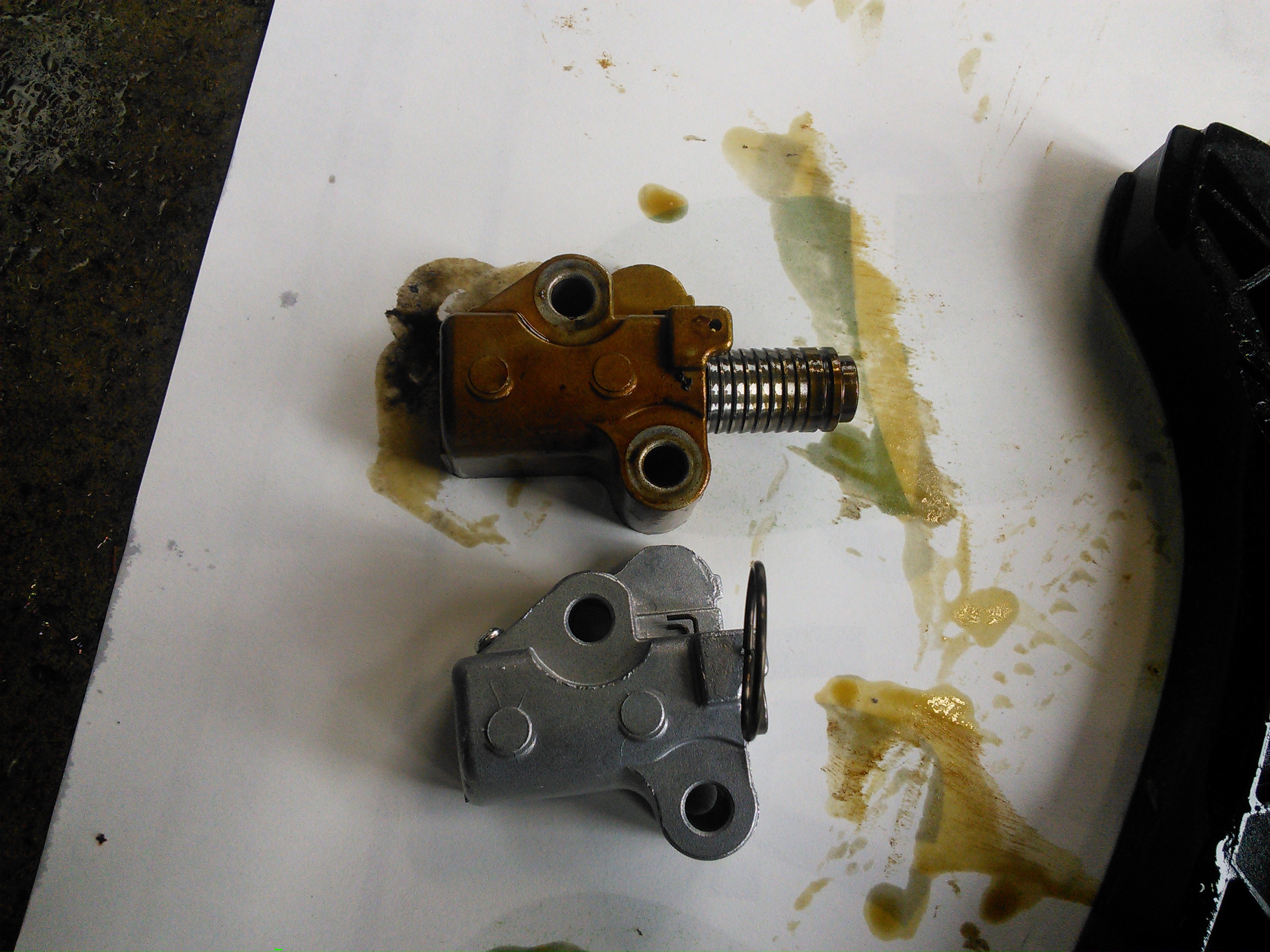

下が新品テンショナーになりますが
チェーンが伸びてなければ　上のテンショナのようには出てきません

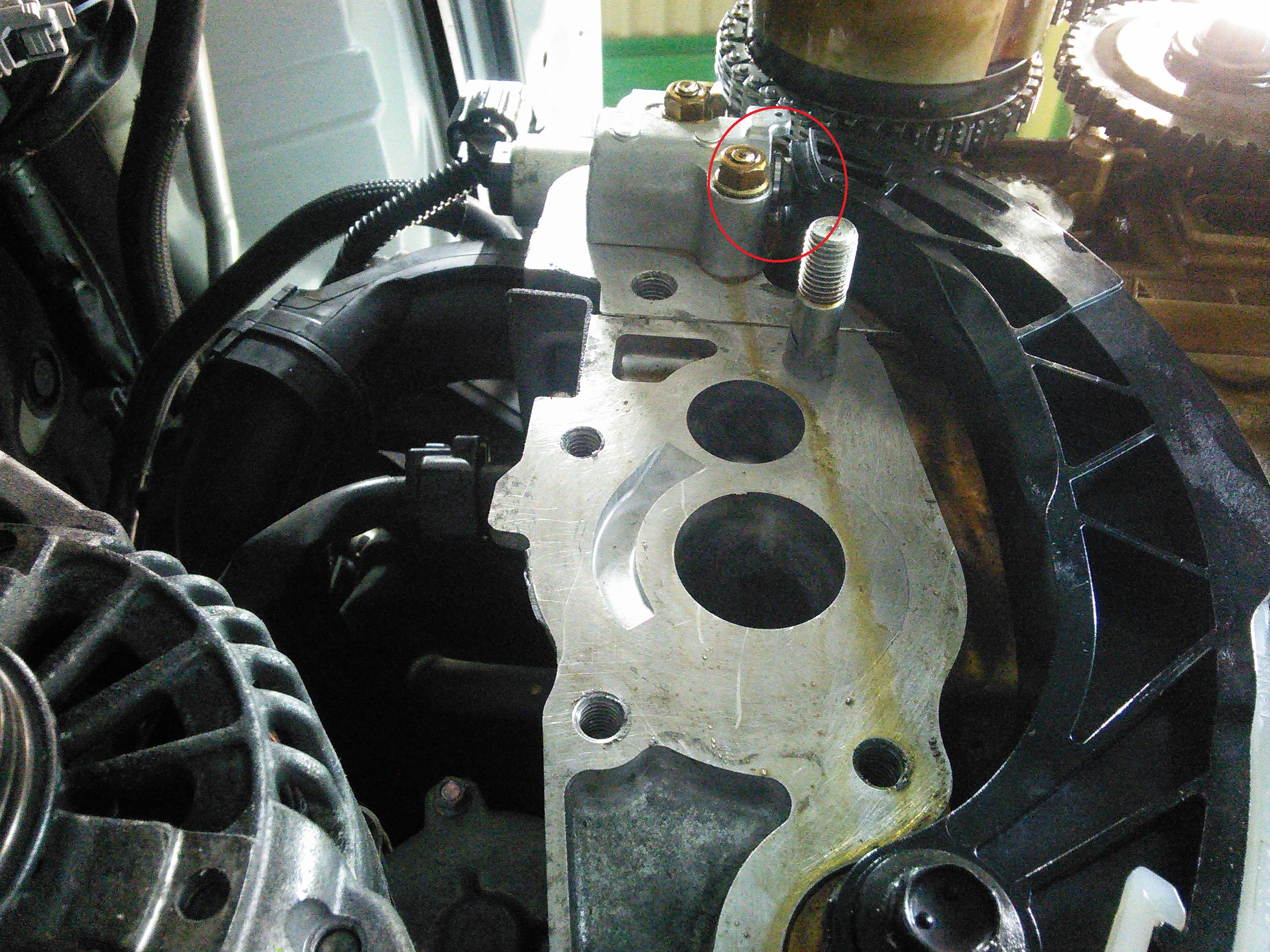

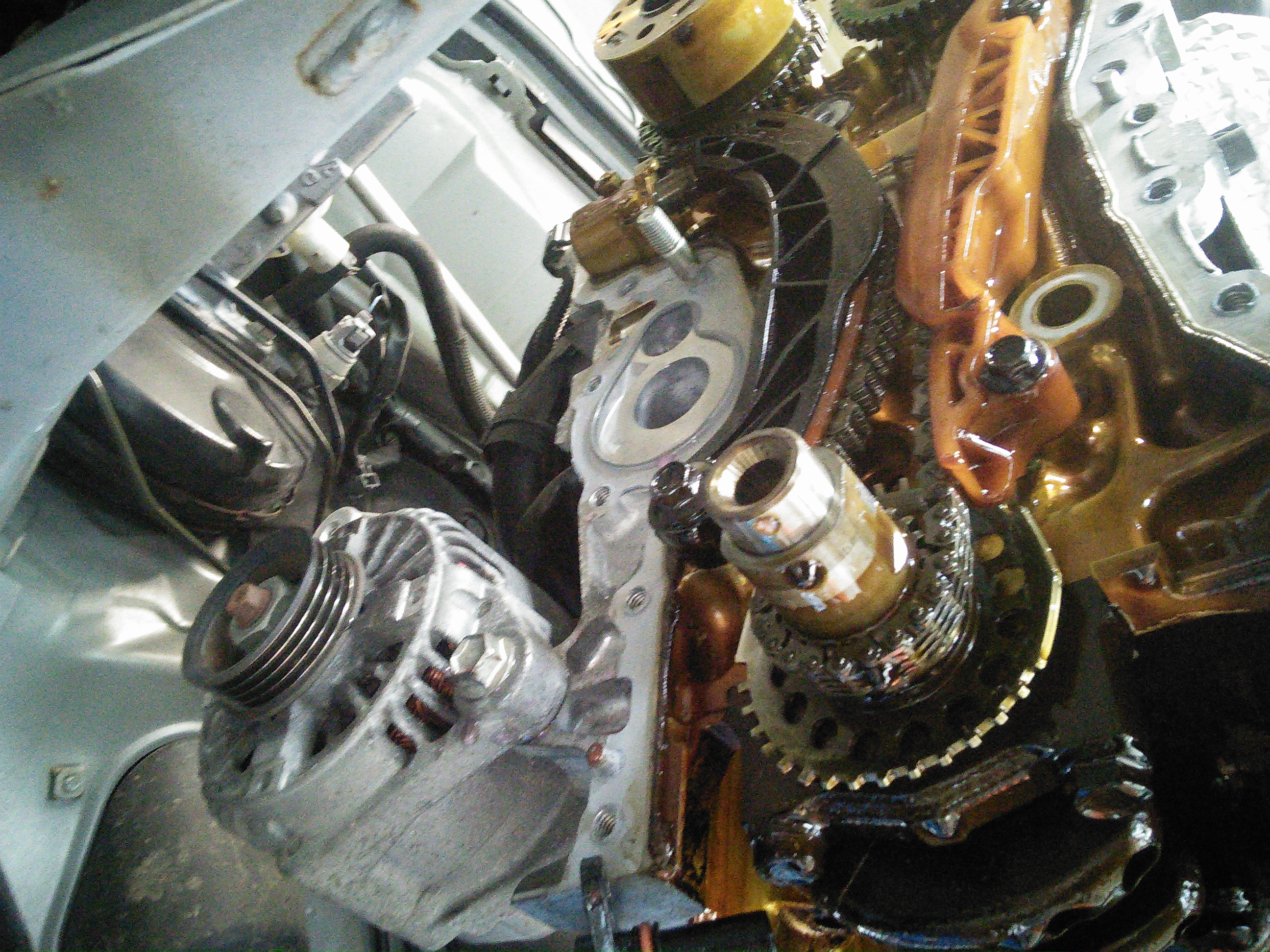

新品テンショナ　チェーン　ガイドを組付けた状態ですが
赤丸の部分が飛び出ていないのがよくわかりますね
上記交換して組み付け後試運転
エンジン警告点灯することもなくなり無時納車です
